YH-P16大平方管型端子压接机

数量:

询价

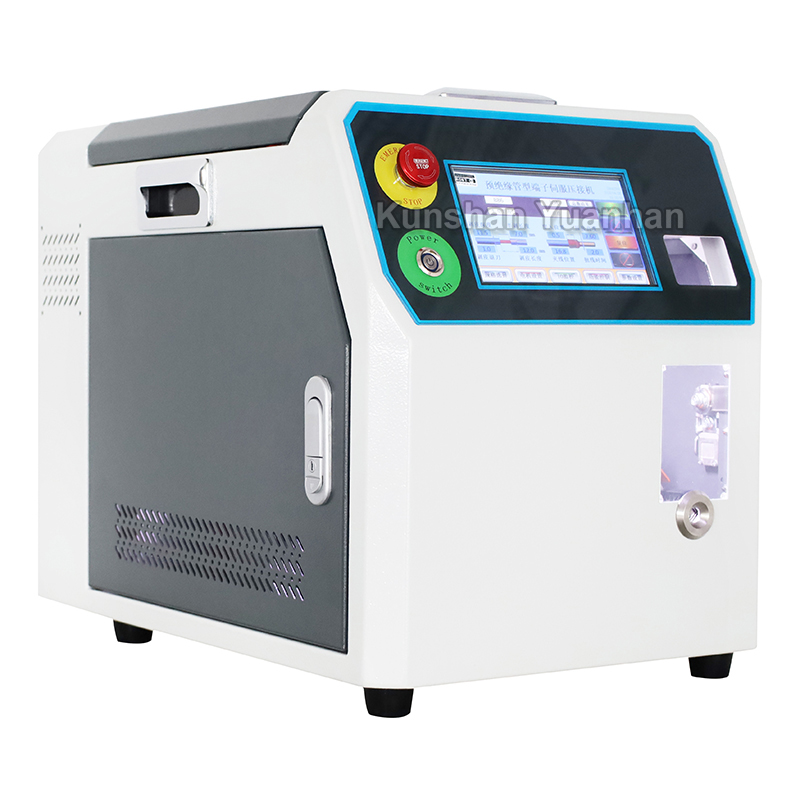

本机是一款操作简单、高效、性价比高、高质量的半自动预绝缘管型端子伺服压接机。实现一体化，振动盘供料、电动夹线、电动剥皮、电动扭线、穿端子、伺服压接；触摸屏操作、电动调整穿入距离、设定参数保存，可直接调用。

名称预绝缘管型端子伺服压接机

型号 YH-P16

控制方式人机介面、电气控制、主要电动为主和气动相配合，实现电气一体化控制。

运行模式放线感应自动触发运行和手动操作触发，可加装脚踏启动开关。

线号规格适用RV软线等等大部分线材10款规格0.3至16平方(目前小于0.5平方需提供物料配治具)。

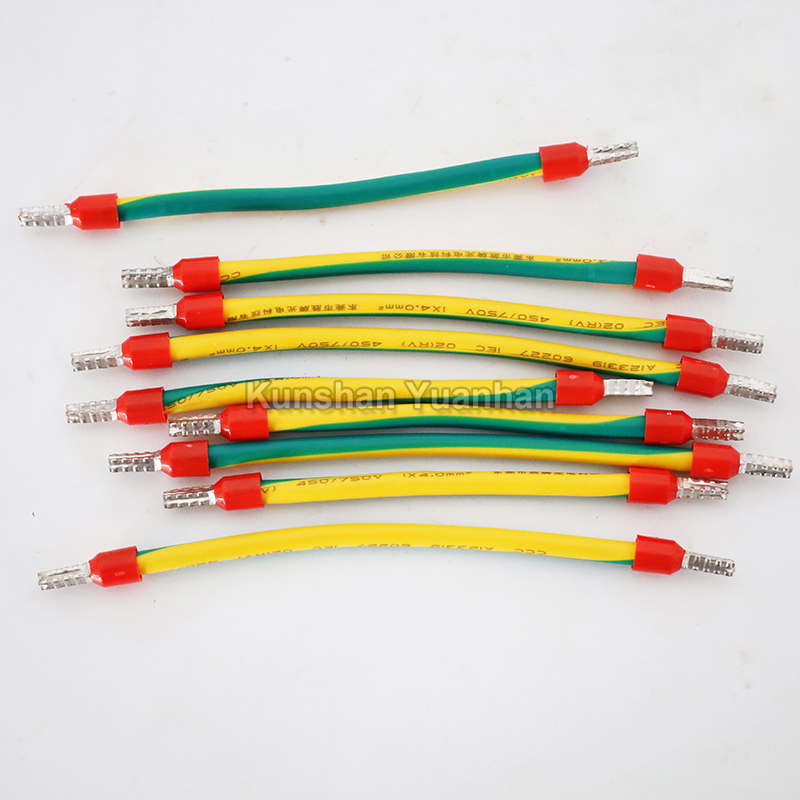

端子规格 0.3至16平方；端子绝缘体长度11mm以内、导体长度20mm 以内。

剥皮和穿入剥皮长度6-30mm ，穿入胶壳位置电机调节可控制，解放原来的机械限位调出入。

剥皮方式旋转剥皮、平行剥皮、旋转扭线、方向可正转和反转。

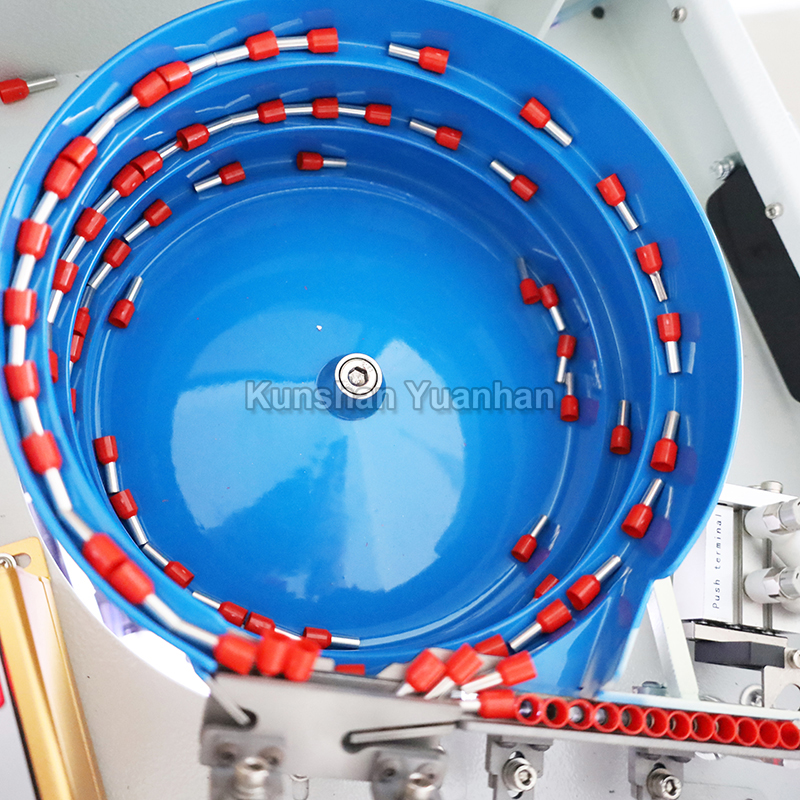

端子供给振动盘送料、一盘通用10款端子，只需简单调整可通用10款端子。

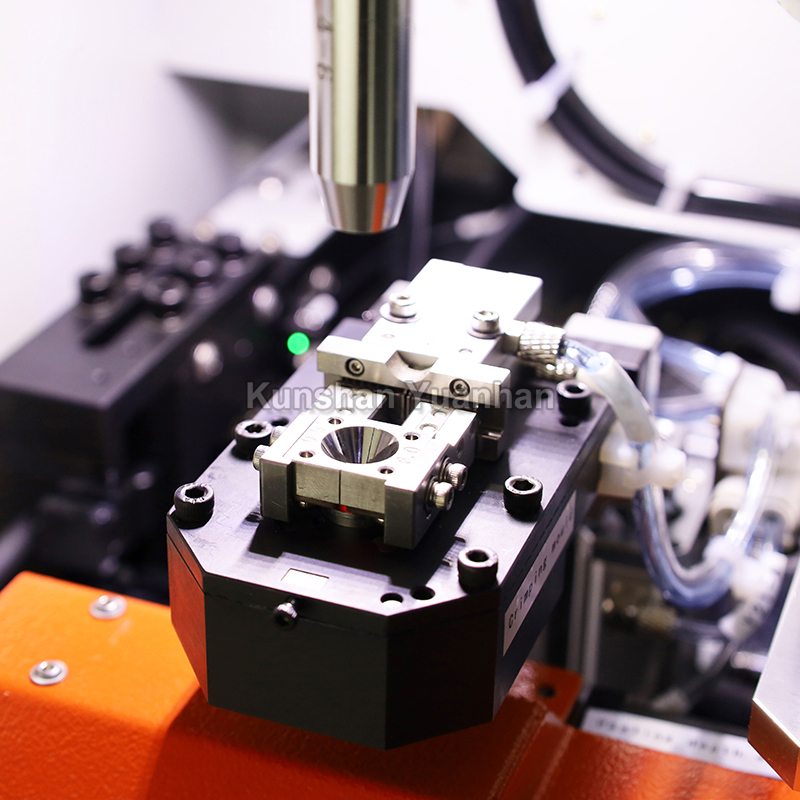

压接形状正形四边形压接，伺服电机压接，压接高度大小随意可调；

压接形状可定制专用压接模。

更换产品人工更换相关治具和调整振动盘、选用原有参数，控制记忆参数调用。

生产能力约3.2s/单粒端子，具体有可能因线材有所变化

（视为机器单次运行周期），人工操作时约4s/单粒端子（根据线材而定）。

检测报警端子有无检测、等等各种运行检测。

电源电源AC220V/50Hz(单相) 10A ；内部电源DC24V、DC30V、AC30V ；总功率1200W。

气源 0.5-0.6Mpa（请使用稳定清洁干燥气源）。

工作温湿度 0～35℃（机器使用周围温度）、 30～80%HR （不可结露）。

尺寸和重量 W360mm(前宽)×L520mm(前后深)×H425mm(高) (不含凸出物)、重量约62KG 。
