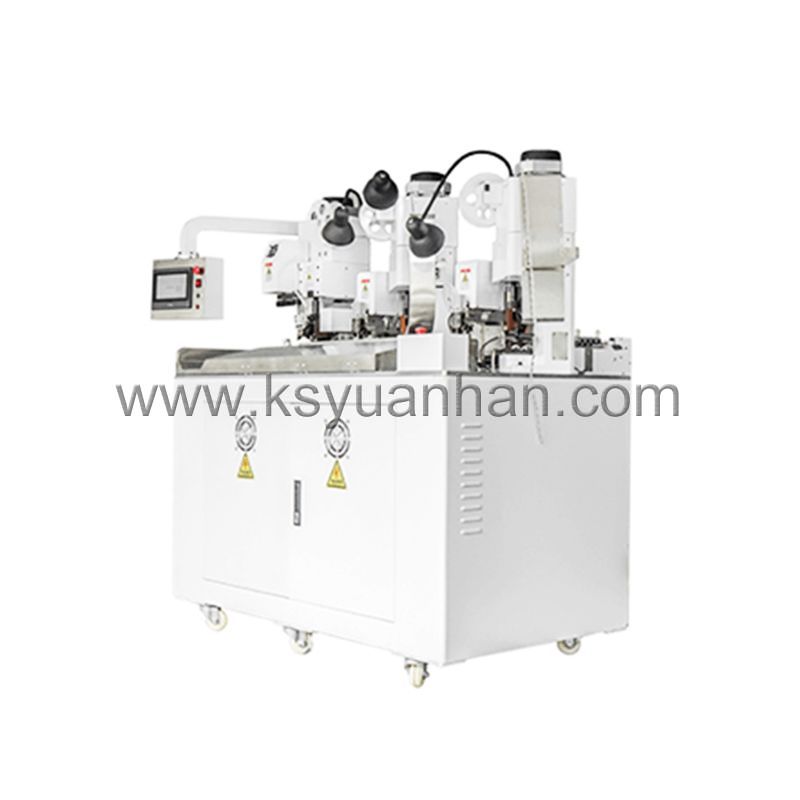

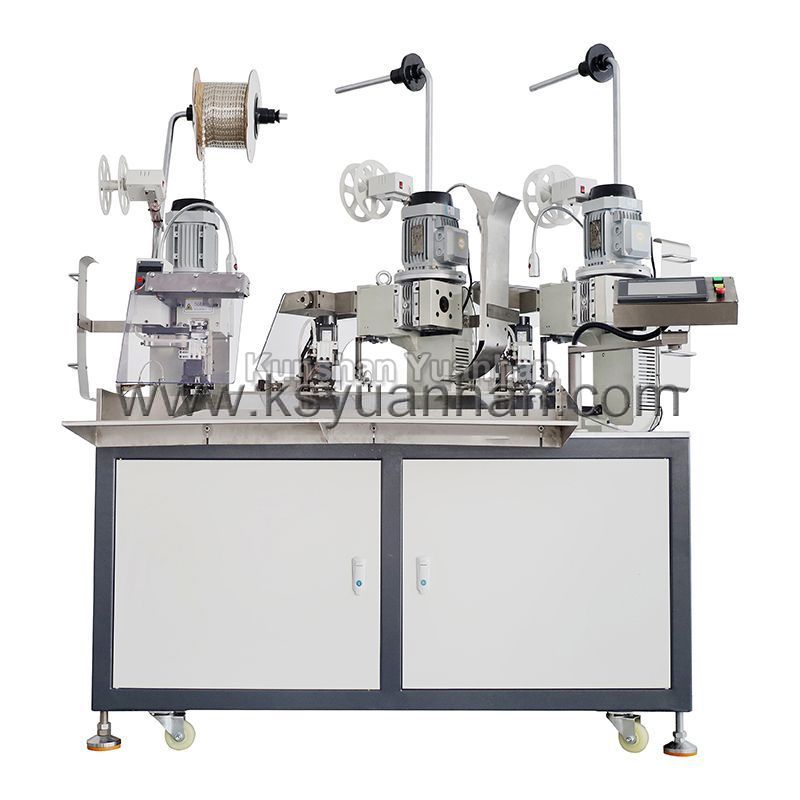

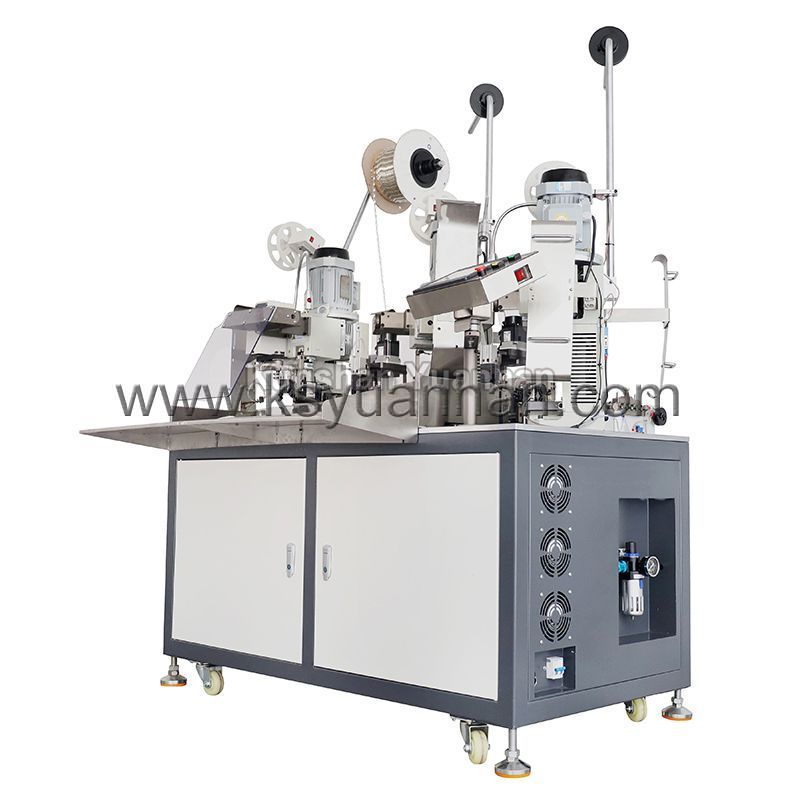

YH-HY03三端合压端子机 YH-HY03三端合压端子机

全自动双头端子合压机 自动剥皮压接设备

数量:
分享:

产品描述

全自动数控三端合压端子机采用触摸屏全数字化设。裁切长度、剥皮长度、切刀刀值、半剥数值、端子压接的包胶深度等参数,全部通过触摸屏操作,及电动调整切刀设计,提高了生产效率。元瀚端子压接机自动化程度高,通过简单培训的普通工人可以操作两台全自动数控三端合压端子机。设计采用模块化,调机变得简单化,使用标准配件,维护成本低;采用高端电器控制,独立开发程序,人机介面操作简易,易学,易操作。效率高,稳定强,智能化。






技术参数

型号:YH-HY03三端合压端子机

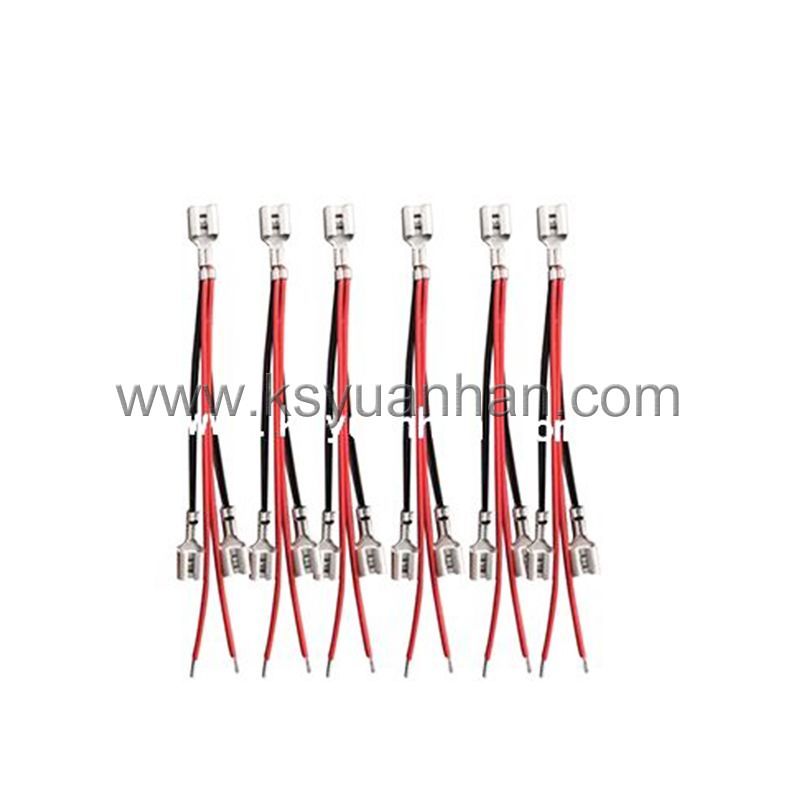

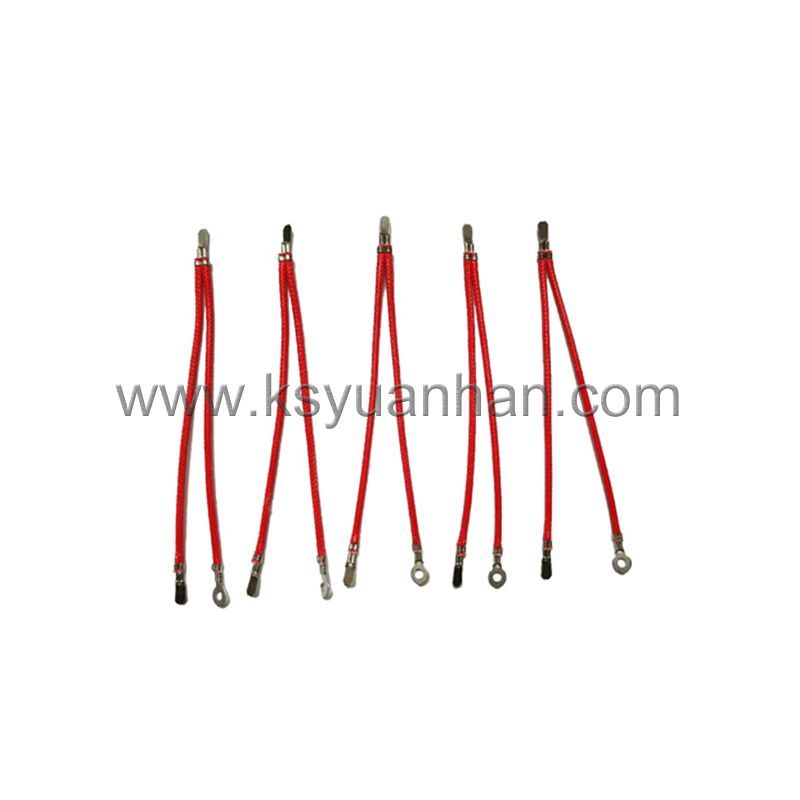

机器功能:电线定尺寸切断、两端剥皮、单端半剥皮、单线单端压着、单线双端压着、双线并打压着,双线单端压着.三端压接端子

端子压力:标配2.0T,其他压接力需要订制

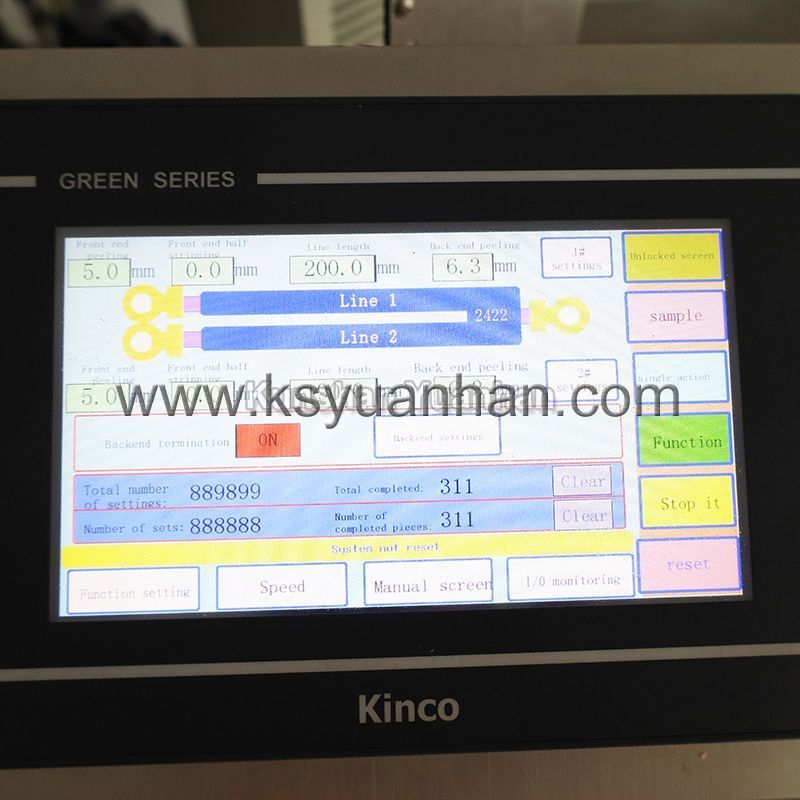

显示方式:彩色液晶触摸显示屏

功率:2.5KW

运行方式:自动运行+手动运行

加工能力:三端压接端子2500条/小时(相当于#28~#16、切断长度120mm时)

                 双线并打3800条/小时(相当于#28~#16、切断长度120mm时)

                 单线双端压着:4200条/小时(相当于#28~#16、切断长度100mm时)

                 单端压着:4500条/小时(相当于#30~#16、切断长度100mm时)

适用线材:AWG16#-AWG28#

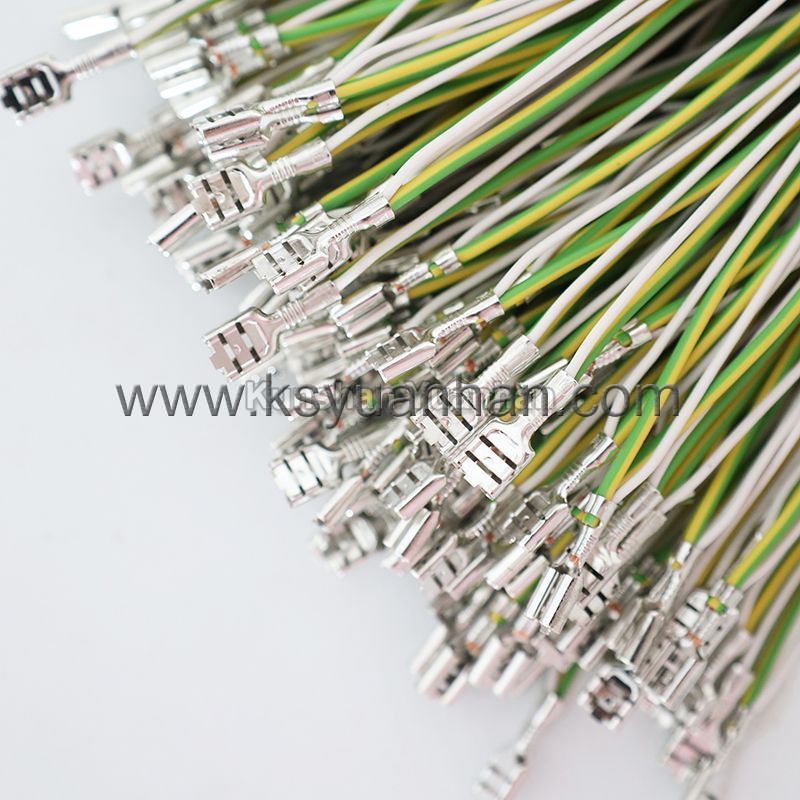

适合端子:横式端子,直式端子,旗型端子

剥皮长度:前端:1.00~8.00mm (半剥皮长度:2.00~8.0mm)

                 后端:1.00~8.00mm  (半剥皮长度:2.00~6.0mm)

裁线公差:切断长度小于100mm时, 偏差 0.3mm+(设定切断长度×0.002)

                 切断长度100mm以上时, 偏差0.5mm +(设定切断长度×0.002)

裁线长度:50~9999mm   *最短切断长度,按使用的压着模具有所不同

丝杆导轨:台弯上银导轨,TBI丝杆

气动配件:原装亚德客

刀具材料:高速钢

重量:480KG

外形尺寸:1000 *750 *1650mm


×
