YH-CJK08全自动单头穿胶壳机

设备具有故障报警/端子压力传感报警/不良品分检（压力不良分检,插壳不良分检）功能

数量:

询价

全自动单头穿胶壳机主要功能：设备主要实现打端子、一端插胶壳、剥线、搓线、沾锡、绞线、 CCD检测端子，线材有效长度45~450mm，胶壳采用振动盘入料方式，线材采用放线架方式，插胶壳组装采用一出二的生产方(5PIN 以下，含5PIN）,6PIN~10PIN采用一出一方式。

型号：YH-CJK08全自动穿胶壳机

功能：可一端打端插壳，一-端助焊剂、沾锡/半剥皮/不剥皮;可选绞线功能;线长等长;可选做并(排线)线产品

适用线：AWG#30~AWG#18

产能：AWG#22-AWG#18每小时约5000孔(线长100 mm以内)具体需根据胶胶壳的长度，和Pin间距来排布，布线宽度37mm

切断长度：标准45MM~500MM (特殊要求最短15MM,最长可加长到2500MM,特殊要求需定制)

切断精度：切断长度小于100MM，偏差小于0.3MM+(设定切断长度x0.002)切断长度大于100MM，偏差小于0.3MM+(设定切断长度x0.002);

剥离长度:前端: 1.0~4.0MM(半剥皮长度2.0~6.0MM)后端:前端: 1.0~8.0MM(半剥皮长度2.0~8.0MM)

适用模具：横送端子卡模

压边能力:2.0TON端子机两台控制方式

控制方式：控制模型 10英寸触摸屏操控屏，智能PLC控制

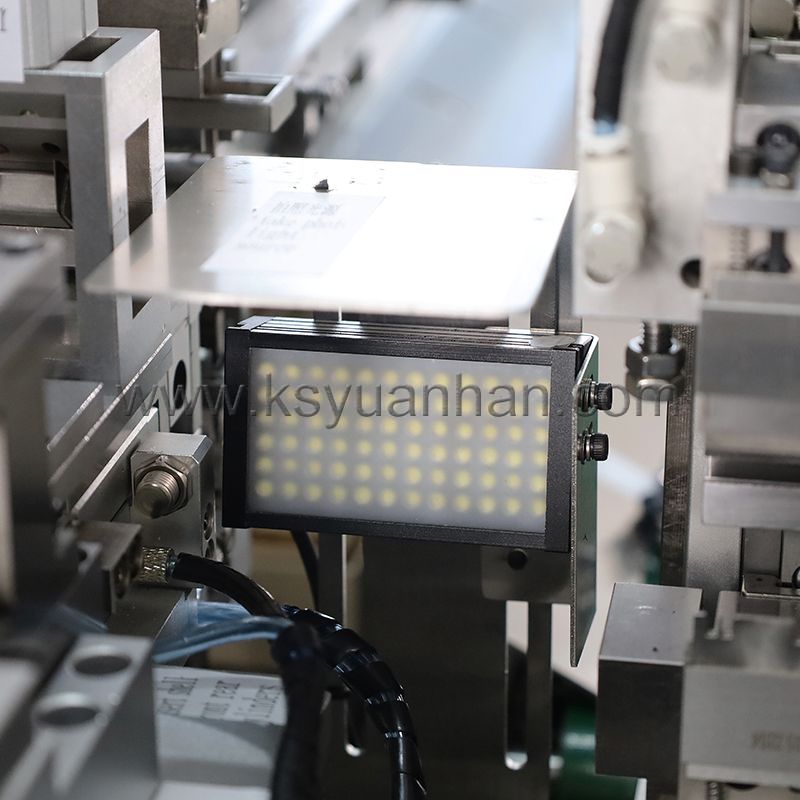

检测装置:有无电线检测、有无端子检测、端子压力检测(压力检测仪)、端子插壳到位检测(视觉CCD)

电源：单相：AC 210 V~AC 230 V 50/60 Hz 10A

气压：压缩空气 0.6-0.8MPa(需使用清洁干燥气源)

机器重量：约700KG

设备尺寸：1600Wx1250Lx1750H(mm)不含线架长度，
