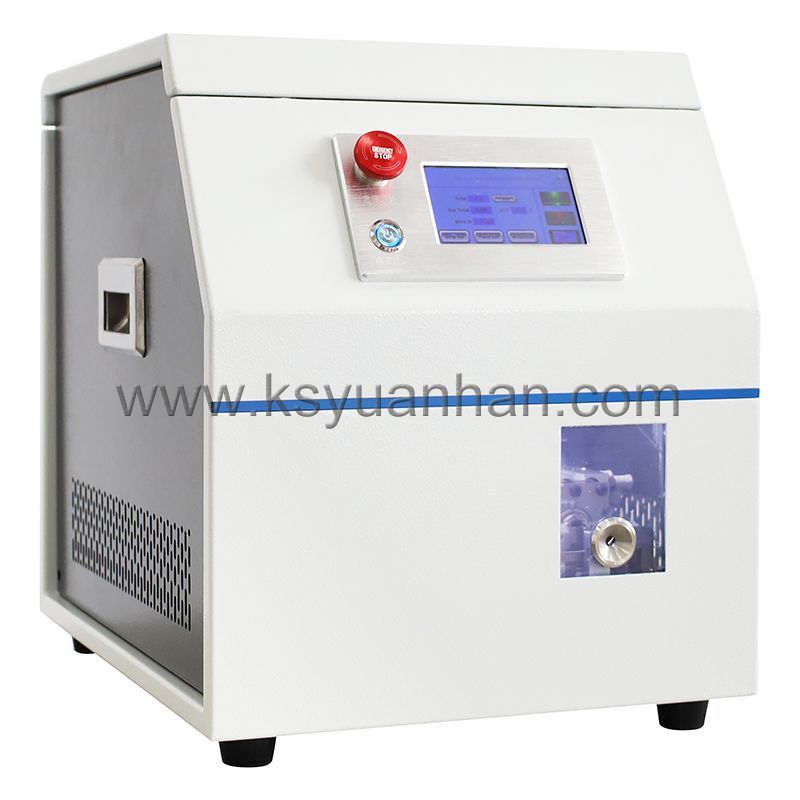

YH-3PC预绝缘管型端子压接机

可将复杂的工序简单化，整体效率是原来的3-4倍，制定范围内的端子无需更换振动盘，瞬间变化不同端子的规格；

数量:

询价

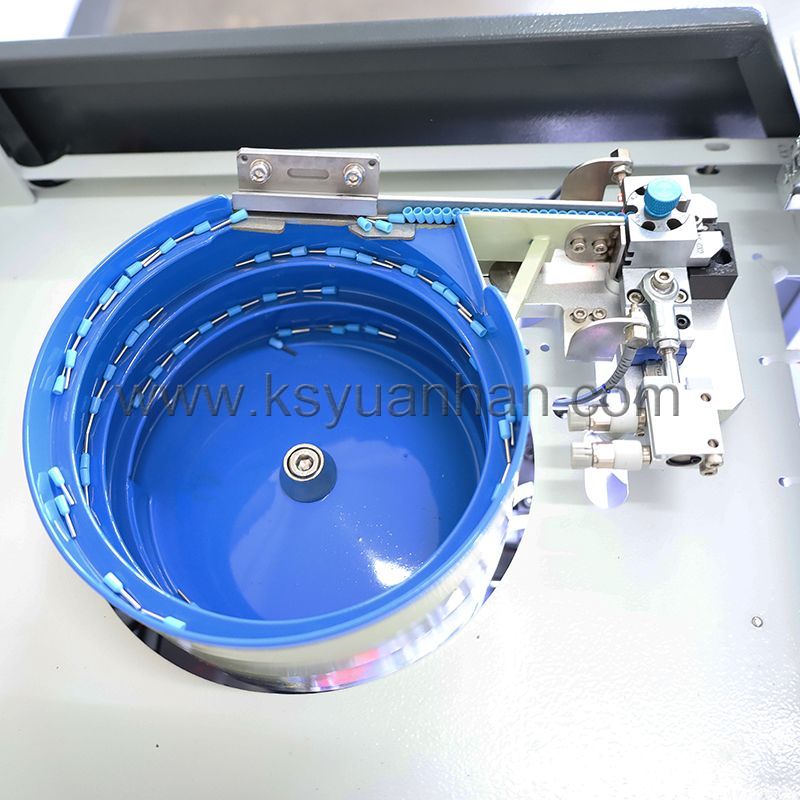

本机为操作人员着想，性价比高、高质量自动化的管型预绝缘端子压接机。实现一体化，振动盘供料、剥皮、穿端子、压接；触摸屏操作、电动调整、设定参数保存，可直接调用。生产效率高的优点。

特点：

1、气动、电动相配合多样化。

2、整体封闭式外观设计。

3、机器动作灵活性强，安全操作。

4、机械机构紧凑。

5、自动触发启动，快捷方便。

项目规格 / 内容

名称管型预绝缘端子压接机

型号 YH -3PC

控制方式人机介面、电子控制、气动控制。

运行模式自动触发运行和手动操作。

线号规格适合BVR线0.5、0.75、1.0、1.5、2.5、4.0平方。

端子规格端子绝缘体长度7.5mm以内、导体长度10mm 以内。

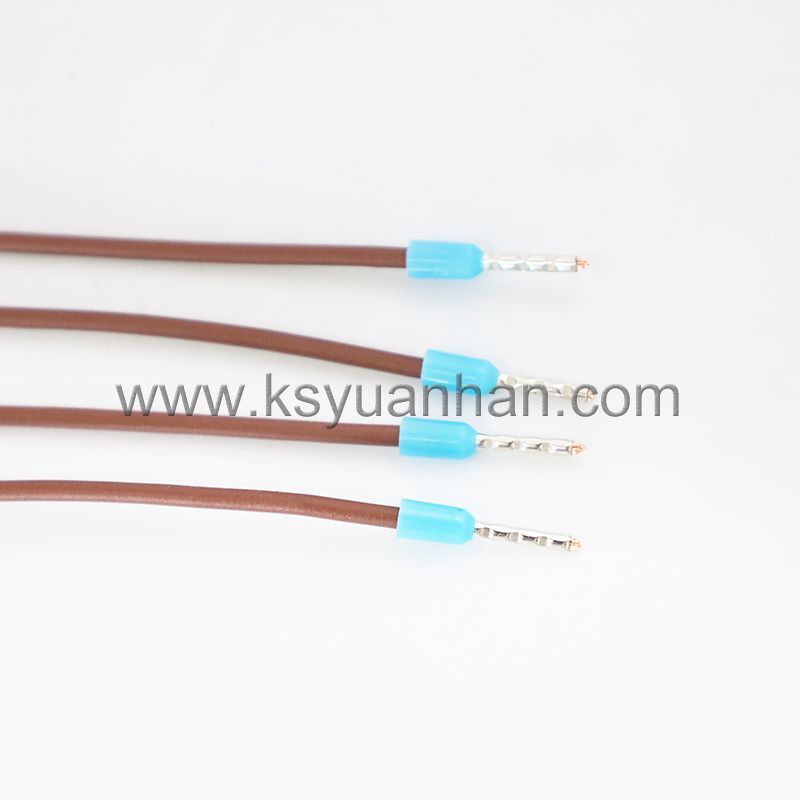

压接形状四边形压接(仿方形)

更换产品人工更换相关治件、调整振动盘和电动记忆调整。

生产能力 2.5s/根线（视为机器单次运行周期）。

检测项目端子有无检测、右侧安全门开启检测。

电源外部输入电源AC220V / 50Hz(单相) 10A ；内部电源DC24V、DC12V 。

气源 0.6-0.8Mpa（请使用稳定清洁干燥气源，接入气源要保持不低于0.6 Mpa）。

工作温度 10～25℃（机器使用周围温度）。

工作湿度 30～80%HR （不可结露）。

外形尺寸 W350mm×L450mm×H400mm (不含凸出物)。

重量约40KG 。
